PDU / Batarya Tepsisi / Klima ile Çift Kapılı Dış Telekom Kabineti
Ürün ayrıntıları:
| Menşe yeri: | Shenzhen, Çin |
| Marka adı: | ESTEL |
| Sertifika: | IP55 |
| Model numarası: | ET7387115A-20U |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 bilgisayar |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Paletler ile tahta sandık |
| Teslim süresi: | 35 gün |
| Ödeme koşulları: | T/T, Western Union |
| Yetenek temini: | 2000 |
|
Detay Bilgi |
|||
| İç alan: | 19 inç rak 20U | Malzeme: | Galvanizli çelik |
|---|---|---|---|
| Montaj: | Zemine monte | Soğutma: | Klima |
| kapılar: | Ön Kapı ve Arka Kapı | yalıtım: | PEF 20mm |
| Vurgulamak: | Batarya tepsisi ile açık hava telekom kabinesi,Çift Kapılı Dış Telekom Kabineti,PDU ile açık hava telekom kabinesi |
||
Ürün Açıklaması
PDU ve pil tepsisi ile çift kapılı hava kondisyonu açık hava telekom kabinesi
1. İki Kapılı Dış Telekom Kabineti Giriş
1.1 Dış Telekom Kabineti malzemesi, iki kapılı ve klima ile
Dolap galvanizli çelikten yapılmış, çift duvarlı, kalınlığı: 1.2mm, 20mm PEF ile.
1.2 Hava kondisyona sahip çift kapılı açık hava telekom kabin yapısı
Kabine, ekipman montajı için 19 ′′ ray içerir.
1.3 Dolap Kapısı ve Kilit
Dolapta bir ön kapı var, tamamen tek bir kapı.
Dolabın kapısı gömülü bir yapı kullanıyor.
Kapı açma açısı 110°'ya kadar ve kapı sınırlama aygıtı açma açısını sınırlayabilir. Kilit hırsızlık geçirmez üç nokta kilit, destekleyici kilit. Kapıyı açmak için anahtarlar içerir.
2. İki Kapılı Dış Telekom Kabinesi Hava Kondisyonu Teknik Parametresi
| Yapılandırma | Ürün | Teknik parametreler | |||
| Kabine | Model | ET7387115A-20U | |||
| Koruma seviyesi | IP55 | ||||
| Dış Boyut | H1150mm × W725mm × D870mm | ||||
| İç boyut | 19 inç 20 U | ||||
| Malzeme |
Galvanizli çelik, 1.2 mm kalınlığında, tek duvarlı. Taşıma parçalarının kalınlığı: 2,0 mm |
||||
| İzolasyon | 20 mm PEF | ||||
| Kaplama | Poliester toz kaplama | ||||
| Renk | RAL7035 | ||||
| Kilitle. | Hırsızlık karşıtı üç nokta kilitleme sistemi | ||||
| Hinge | İç menteşe | ||||
| Kurulum Seçenekleri | Yere sabitlenmiş | ||||
| Kablo Yönlendirme | Kablo kablosunun altından içeriye ve dışarıya | ||||
| Bakım | Bir ön kapı, bir arka kapı. | ||||
| Soğutma | İsteğe bağlı | AC klima | DC klima | Sıcaklık değiştiricisi |
Doğrudan havalandırma |
| Soğutma kapasitesi | 1500W | 1500W | 80W/K | 180CFM | |
| Giriş Voltajı | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
| İletişim | RS485 | RS485 | RS485 | / | |
| Güç Dağıtım Birimi | Voltaj | 200VAC~240VAC (ihtiyaç duyulmaz) | |||
| Giriş | SchneiderDPN 2*10A/1p (ihtiyaçlı) | ||||
| Çıkış | SchneiderDPN 2*16A/1P (ihtiyaçlı) | ||||
| Sensörler | Kapı sensörü, su sensörü, sıcaklık ve nem sensörü, duman sensörü | ||||
| Çevre İzleme Birimi |
19 inç montaj, 1U yüksek, 48VDC giriş voltajı, iletişim portu: SNMP 9 yönlü pasif anahtarlama değeri giriş, 6 yönlü aktif anahtarlama değeri giriş, 6 yönlü röle çıkışı. |
||||
| Diğerleri | Işıklandırma için 48VDC LED lambası,LED anahtarı | ||||
| Çevre | Çalışma sıcaklığı | -40°C ~+55°C (+Güneş Radyasyonu) | |||
| Depolama sıcaklığı | -40°C~+70°C | ||||
| Çalışma Nemliği | 5% ~ 95% ((Kondansiyon yok) | ||||
| Çalışma Yüksekliği | 0 ~ 4000 metre | ||||
3. İki Kapılı Hava Kondisyonlu Dış Telekom Kabineti Özellikleri
3.1 Dolap toz, güneş ve yağmur geçirmez, dış mekanlarda kullanılır.
3.2 Kabin soğutma 80W/K ısı değiştiricisi kullanır.
3.3 Kabininin üzerine monte edilmiş bir AV220V aydınlatma LED lambası dahil.
3.4 İki kapı sensörü dahil, biri LED lambasının açılması/kapandığı için kullanılır, diğeri açık kapı alarmı için kullanılır.
3.5 Kablo erişimini, sabitlenmesini ve topraklanmasını kolaylaştıracak makul bir kablo düzeninde kablo girişleri kablonun alt kısmında bulunur.

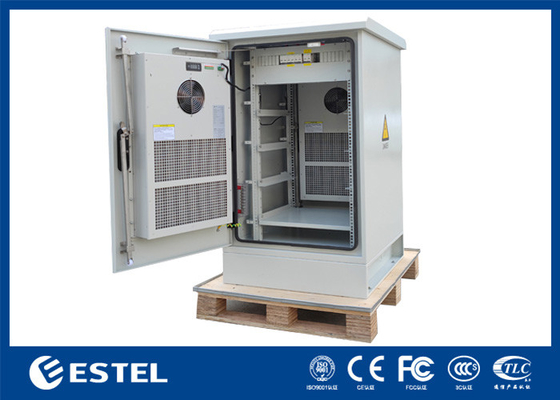

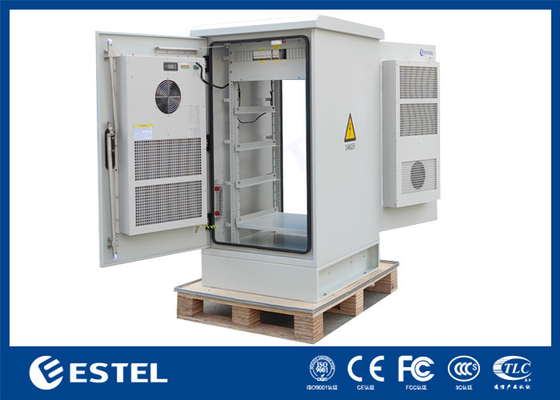

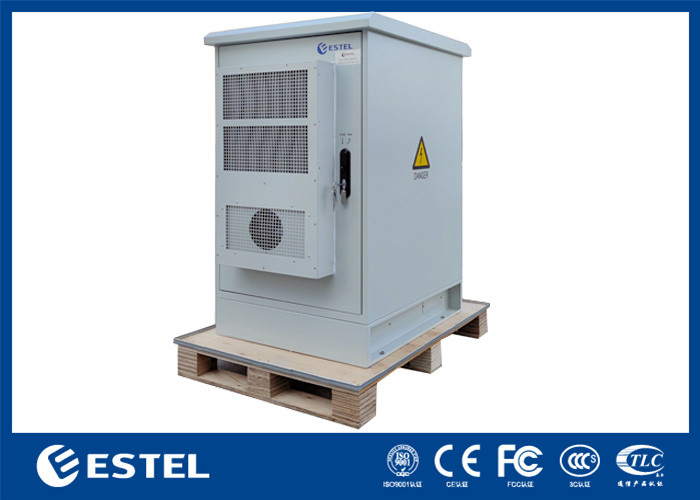

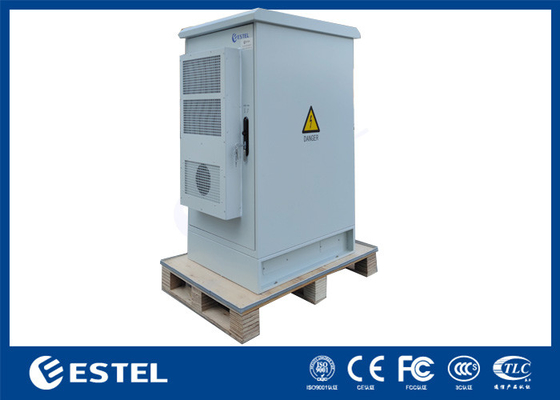

4. Kabine Resimleri:
5. Teknik özellikler
(1) Uygulanabilir çevre koşulları:
- Çalışma sıcaklığı: -40°C ~ + 75°C
- Depolama sıcaklığı: -50°C ~ + 70°C
- Taşıma sıcaklığı: -50°C ~ + 70°C
- Nitelikli nem (RH): 5% ~ 99%
- Hava basıncı: 62kPa ~ 101kPa (0m ~ 5000m yüksekliğe benzer)
(2) Malzeme: kaliteli galvanizli çelik
(3) Yüzey işleme: toz kaplama boya, dış mekan poliester açık gri RAL 7035 kaplama
(4) Giriş koruması: IP55
(5) Alev gerilemesi: GB5169.7 testi A'ya uygun
(6) yalıtım direnci:Yerleştirme cihazları ile kabin gövde parçaları arasındaki yalıtım direnci 2×104M/500V ((DC) 'den daha düşük değildir.
(7) Voltajı kaldırın:Yerleştirme cihazları ile kabin gövde parçaları arasındaki dayanım voltajı 3000V ((DC) / 1 dakikadan daha düşük değildir.
6. Aksesuarlar
6.1 Hizmet Işığı
Hizmet lambası, dolabın içine ek ışık almak için kullanılır. Hizmet lambası 48VDC'dir ve dolabın üst kısmına monte edilmiştir.
6.2 Isı değiştiricisi
Kabine kabinin kapısına monte edilmiş 80W/K ısı değiştiricisi içerir.
7Paketleme
Ahşap paketleme
