Hibrit Telekom Gücü Sistemi 48VDC 300A 40U Soğutma İçin Açık Telekom Kabinesi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ESTEL |
| Sertifika: | ISO9001, CE, RoHs |
| Model numarası: | ET9090210C-20U |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | ahşap kasa |
| Teslim süresi: | 4-6 hafta |
| Ödeme koşulları: | Akreditif, Western Union, T/T |
| Yetenek temini: | 2000 adet/ay |
|
Detay Bilgi |
|||
| Malzeme: | Galvanizli çelik, ısı yalıtımlı çift cidarlı | Kurulum Yöntemi: | zemin montajı |
|---|---|---|---|
| Ekipman rafı: | 19 inç rak, 40U | Soğutma yöntemi: | klima ve vantilatör |
| Giriş Koruması: | IP55 | Nakliye limanı: | Shenzhen |
| Vurgulamak: | 40U Dış Telekom Kabineti,300A Dış Telekom Kabineti,48VDC Dış Telekom Kabinesi |
||
Ürün Açıklaması
Hibrit Telekom Güç Sistemi 48VDC 300A 40U Soğutmalı Dış Mekan Telekom Dolabı
giriiş
Hibrit Telekom Güç Sistemi 48VDC 300A 40U Dış Mekan Telekom Kabini, kablosuz iletişim siteleri için güvenli ve güvenilir bir fiziksel çalışma ortamı sağlayan bir dış mekan kabinidir. Sistem, dış mekan kabini, sıcaklık kontrol ekipmanı ve çevresel izleme gibi işlevleri entegre eder. Güç kaynağı sistemi ve AC/DC güç dağıtım ünitesi kullanıcı gereksinimlerine göre kabinet içine monte edilebilir. Kurulum alanı ise kullanıcı ekipmanı ve yedek batarya için ayrılır.
Hibrit Telekom Güç Sistemi 48VDC 300A 40U Dış Mekan Telekom Dolabı Temel Özellikler:
·Tek dolap 1 metrekareden küçük bir alanı kaplar, site adresinin alınması kolaydır
·Sıcaklık kontrol sistemi: kolay bakım, temizlik ve değiştirme
· Güçlü hırsızlık önleme özelliği: dahili menteşe, dahili kapı, harici asma kilit desteği
· İnce bölmeli sıcaklık kontrolü, maksimum enerji tasarrufu
Hibrit Telekom Güç Sistemi 48VDC 300A 40U Dış Mekan Telekom Kabini Yapılandırması
| Temel Bilgiler | |
| Dış Boyut |
800mm(G)x940mm(D)x2050mm(Y) (sıcaklık kontrol çıkıntıları dahil) |
| Kaplama Alanı | 800mm(G)x700mm(D) |
| Tabanın yüksekliği | 150mm |
| Ağırlık | ≤130kg (ekipman ve pil hariç) |
| Kullanıcı alanı | 37U |
| Malzeme |
Duvar:1,2 mm galvanizli çelik sac Kapı:1,5 mm galvanizli çelik sac |
| Kilit | Üç noktalı hırsızlık önleme kilidi, Avrupa standardı kilit çekirdeği, asma kilidi kendi başına değiştirebilir veya eşleştirebilir |
| Kablolama Konumu | Alttan içeri ve dışarı |
| Kablo Delikleri | 10xφ36 |
|
Koruma Sınıfı |
IP55 |
| Sıcaklık Kontrol Bilgileri | |
|
Teçhizat Bölme |
Mod: ısı eşanjörü Isı dağıtım verimliliği: 200W/K Anma gerilimi: 48VDC Hız gücü: 520W |
|
Pil Bölmesi |
Mod: DC klima Soğutma kapasitesi (L35/L35):500W Anma gerilimi: 48VDC Güç tüketimi (L35/L35):160W |
| Diğer bilgiler | |
| Aydınlatma | DC-48VLED Işık |
| Duman sensörü | 12VDC |
| Su Baskını Sensörü | Kuru kontak |
|
Sıcaklık ve nem sensörü |
12VDC |
| Giriş kontrolu | Kuru kontak |
| Çevre | |
| Çalışma sıcaklığı | 10°C ile +45°C arası |
| Depolama sıcaklığı | 40°C ile +75°C arası |
| Çalışma Nemi | %5 ila %95 (yoğuşmasız) |
|
Rakım |
0 ila 4000m (yükseklik aşağıdaki aralık dahilindeyse) 3000m ila 4000m arasında, maksimum çalışma Yükseklik arttıkça sıcaklık 1°C azalır 200m artar) |
| Dahili Raf Bilgileri | |
|
Teçhizat Bölme |
Raf modu: IEC 60297-3'e göre 19" alan Derinlik:400mm Yükseklik:20U 19":180mn'nin önünde mevcut mesafe |
|
Pil Bölmesi |
Raf modu: iki grup pil braketi Her pil braketinin yüksekliği: ≥350mm İsteğe bağlı: Lityum pil için 17U19" raf |
Hibrit Telekom Güç Sistemi 48VDC 300A 40U Dış Mekan Telekom Kabini Doğrultucu:
Fiber ve mikrodalga iletimi, erişim cihazı, anahtar gibi kritik uygulama ihtiyaçlarını karşılamak için 5U yükseklikte kompakt tasarıma sahip, hibrit güç sistemi için 19 inçlik bir alt raftır. Sistemin maksimum gücü, AC giriş/DC giriş/pil ile 150A'dır. /load MCB'ler. Kablolar önden MCB ve bara ile erişilir.
Doğrultucunun temel özellikleri:
·Geniş giriş voltajı aralığı: doğrultucu için 85 ila 290VAC ve MPPT için 120 ila 420VDC
·Doğrultucu, MPPT ve kontrol cihazı çalışırken takılabilir, kolay ve hızlı çevrimiçi bakıma sahiptir
·Daha düşük işletme maliyeti için %96'ya varan yüksek verimlilik
·Ethernet,SNMP,ModBus ve RS485 iletişim arayüzlerini destekler
| Giriş Dağıtımı | ||
| AC | DC | |
| Giriş Modu | 220VAC tek fazlı | 120VDC'den 425VDC'ye |
| Giriş Frekansı | 45 - 65Hz, anma değeri: 50Hz/60Hz | / |
| Giriş Kapasitesi | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Çıktı Dağıtımı | ||
| Doğrultucu | Güneş modülü | |
| Çıkış Gerilimi | -42 ila-58VDC, anma değeri:-53,5VDC | -42 ila-58VDC, anma değeri:-54,5VDC |
| Akü Kesiciler | 125A/2P | |
| Yük Kesiciler | Lvd:32A/1Px1,10A/IPx5;Bulvar:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| Modül | ||
| Doğrultucu Modülü | Güneş modülü | |
| Giriş gerilimi |
85 ila 290VAC, 220VAC olarak değerlendirildi |
120 ila 420VDC, 340VDC dereceli |
| Yeterlik | >%96 | >%96 |
| Anma gücü | 3000W(176 ila 290VAC) | 3000W(200 ila 425VAC) |
|
Çalışma sıcaklığı |
-10°°C ila +75°C (tam çıkış 55°C'nin altında) | -10°C ila +75°C (tam çıkış 50°C'nin altında) |
| Denetleyici | |
| Sinyal Girişi | 3Al(2 pil sıcaklığı,1 ortam sıcaklığı),2RS485,7 DI |
| Alarm Çıkışı | 6 kuru kontak |
| İletişim Bağlantı Noktası | RS485,SNMP |
| Ekran modu | LCD |
| Sistem | |
| Boyut (GxDxY) | 482x350,6×9U,≤30kg(modülsüz) |
| Soğutma Modu | Doğal soğutma |
| Bakım Modu | Ön bakım, destek modülü derecesi değişimi |
| Koruma seviyesi | IP20 |
| Çevre | |
| Çalışma sıcaklığı | -10°C ile +50°C arası |
| Depolama sıcaklığı | -40°C ile +75°C arası |
| Çalışma Nemi | %5 ila %95 (yoğuşmasız) |
|
Rakım |
0 ila 4000m (yükseklik 3000m ila 4000m aralığındaysa, rakım 200m arttıkça maksimum çalışma sıcaklığı 1°C azalır) |
*özelleştirilmiş tasarım mevcuttur.

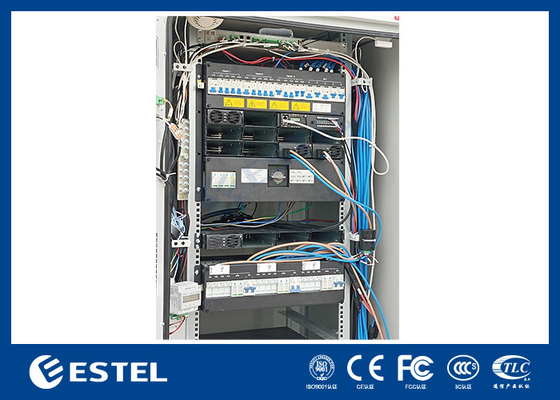

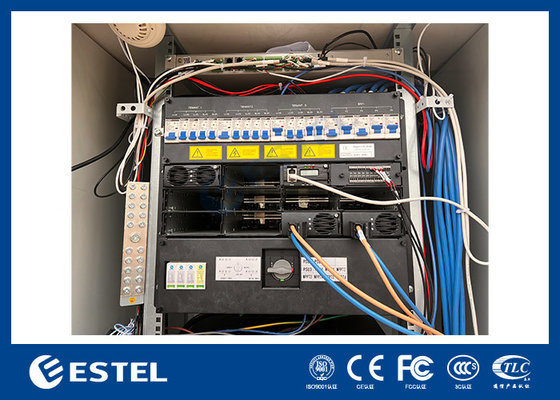

Doğrultucu Resimleri:
Çalışma prensibi:
Normalde, güç sistemi paralel değişken şarj durumunda çalışır, yani doğrultucu modül, güneş modülü, yük ve akü paralel olarak çalışır. Güneş modülleri ve doğrultucu modüller, güç iletişim cihazları ve piller için değişken şarj akımı sağlar. Çıkış ise Solar modülün gücü tüm yükleri beslemeye yetmiyorsa, redresör modülü iletişim cihazlarına ek güç sağlayacaktır.
Şebeke elektriği kesildiğinde doğrultucu modül çalışmayı durdurur. Solar güç kaynağı normal ise solar modül iletişim cihazlarını besler ve aküyü şarj eder. Solar modülün çıkış gücü tüm yükleri beslemeye yetmiyorsa, pil iletişim cihazları için ek güç sağlayacaktır.
Şebeke elektriği kesildiğinde redresör modülü çalışmayı durdurur. Aynı zamanda güneş enerjisi kesildiğinde iletişim cihazları akülerden beslenir. Akü deşarjı jeneratörün devreye girdiği noktaya kadar bir süre devam ettiğinde, .monitör jeneratöre start sinyali gönderir. Jeneratör, doğrultucu modül için AC giriş gücü sağlar, ardından doğrultucu tekrar iletişim cihazlarına güç sağlayabilir ve tüketimi telafi etmek için aküyü şarj edebilir. Jeneratörün durma noktasına ulaşıldığında, monitör ünitesi jeneratöre bir durma sinyali gönderir ve jeneratör kapanır.
IP55/IP65
IP55= Muhafazaların Özellikleri:
Toz, yağ ve diğer aşındırıcı olmayan malzemelere karşı tam koruma
Kapalı ekipmanla temasa karşı tam koruma
Herhangi bir yönden mahfazaya karşı bir nozül tarafından yansıtılan suya kadar suya karşı koruma
Duvara monte, bağımsız, oluk ve telgraf direğine montaj seçenekleri mevcuttur
Serigrafi logosu, eloksal veya gravür hizmetleri mevcuttur
IP65= Muhafazaların Özellikleri:
Toz, yağ ve diğer aşındırıcı olmayan malzemelere karşı tam koruma
Kapalı ekipmanla temasa karşı tam koruma
Herhangi bir yönden mahfazaya karşı bir nozül tarafından yansıtılan suya kadar suya karşı koruma
Duvara monte, bağımsız, oluk ve telgraf direğine montaj seçenekleri mevcuttur
Serigrafi logosu, eloksal veya gravür hizmetleri mevcuttur
Kesikler, yalıtım, menteşeler, mandallar veya kilitlerle özel
Hibrit Telekom Güç Sistemi 48VDC 300A 40U Dış Mekan Telekom Kabini Özellikleri:
| Özellikler | Tanım |
|
Modül karakteristiği
|
Güneş modülü maksimum güç noktası izleme fonksiyonuna sahiptir.Maksimum güç noktası izleme doğruluğu %99,5'in üzerindedir |
| Doğrultucu modülü aktif güç faktörü kompanzasyon teknolojisini benimser, güç faktörü değeri 0,99'a kadardır | |
| Doğrultucu modülün maksimum verimliliği %93'ün üzerindedir | |
| Güneş modülünün maksimum verimliliği %95'in üzerindedir | |
| Güneş modülü ve doğrultucu modülü yüksek güç yoğunluğuna sahiptir | |
| Güneş modülü ve doğrultucu modülü, Tak ve Çalıştır olan, tahribatsız çalışırken değiştirilebilir teknolojiyi benimser.Güneş modülünü ve doğrultucu modülünü değiştirmek bir dakikadan az sürer | |
| Güneş modülü ve doğrultucu modülü, donanım aşırı voltaj koruması ve yazılım aşırı voltaj koruması dahil olmak üzere çıkış aşırı voltaj koruma fonksiyonuna sahiptir.Ve yazılım aşırı voltaj korumasının seçenek olarak iki modu vardır: ilk kez aşırı voltaj kilitleme modu, dördüncü kez aşırı voltaj kilitleme modu | |
| Pil yönetimi | Mükemmel pil yönetimi: pil koruması ve otomatik voltaj düzenleme, kademesiz akım sınırlama, pil kapasitesi hesaplama, otomatik eşitleme/değişken şarj dönüşümü, çevrimiçi pil testi gibi işlevler. |
| Işık ve elektrik tamamlayıcı yönetimi | Güneş enerjisi kaynağının önceliğini elde edebilen ve güneş enerjisinin kullanımını en üst düzeye çıkarabilen mükemmel ışık/elektrik tamamlayıcı yönetim fonksiyonu |
| Güç istatistiği | Yük elektrik tüketimi, güneş enerjisinden üretilen enerji, şebekeden üretilen enerji, DG tarafından üretilen enerji, akü deşarjı, akü şarjı |
| Bilgi kaydı |
90 günlük geçmiş verilerin kaydı, geçmiş veriler yüklenebilir. 200 kayıt geçmişi alarmı, 10 grup pil test verisi |
| Alarm fonksiyonu | Mükemmel arıza koruması ve arıza alarm fonksiyonları |
| Ağ tasarımı |
Ağ esnekliği için kuru kontak ve diğer iletişim portlarının sağlanması; Proksimal uç yazılım yükseltmesini ve gözetimsiz çalışmayı etkinleştirme |
| İnsancıllaştırılmış operasyon arayüzü |
LCD, kullanıcının çalışması için daha sezgisel ve kullanışlı olan 15 derecelik açıyla tasarlanmıştır. Sistemin çalışma parametrelerini, istatistiklerini ve geçmiş alarmlarını LCD üzerinden sorgulayın. Sistemi LCD üzerinden manuel olarak kontrol edin |
| Yıldırımdan Korunma | AC ve DC taraflarında mükemmel yıldırımdan korunma tasarımı |
| Enerji tasarrufu sağlayan tasarım | Sistem, redresör modülünün uyku enerji tasarrufu fonksiyonuna ek olarak, yüke güneş enerjisi girişi kullanımını da destekler ve öncelik verir, güneş enerjisinden tam olarak faydalanır, enerji tasarrufu sağlar ve sera gazı emisyonlarını azaltır. |
| Dış mekan tipi | Sistem koruma seviyesi IP55'e kadardır, dış mekanlarda kullanılabilir.Sistem kompakttır ve kurulumu kolaydır |
|
Sistem
|
Sistemdeki tüm ekipmanlar ön tarafta bakımı desteklemektedir. |
| Sistem, doğrultucu modül uyku teknolojisi, çift sabit durum kontaktörü, düşük güçlü şönt ve fan hızı ayarlanabilir teknolojiyi benimser ve daha belirgin enerji tasarrufu işlevine sahiptir. | |
| İsteğe bağlı AC ısıtıcı, sistemin düşük sıcaklıkta güvenilir şekilde çalışmasını sağlar | |
| Uzaktan gözlemleme | Modem, İnternet sunucusuna veri sağlayarak uzaktan izlemeyi gerçekleştirebilen GPRS işleviyle yapılandırılmıştır. |
Enerji Depolama Muhafaza Uygulaması
Kabinimiz dış mekan iletişim endüstrisinde yaygın olarak kullanılmaktadır.Kabin, çeşitli iletişim ekipmanları, doğrultucu güç kaynağı sistemi, izleme ünitesi, pil, fiber optik vb. ile donatılabilir. Sokaklarda, bina üstlerinde, dağ başlarında, kentsel, kırsal, yerleşim alanları ve diğer alanlarda kullanıma uygundur.

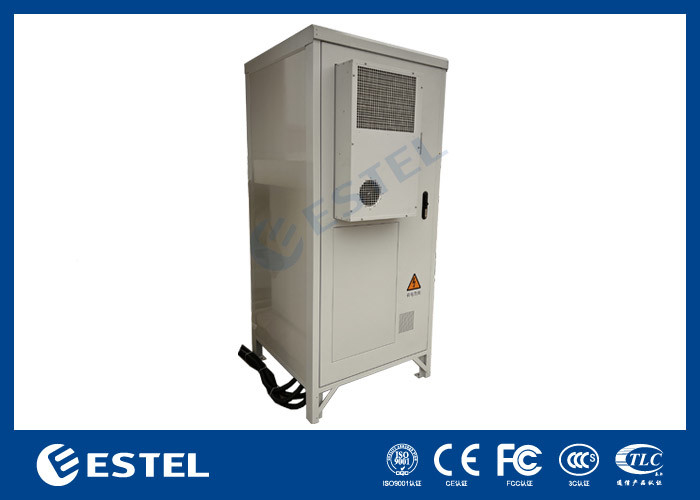

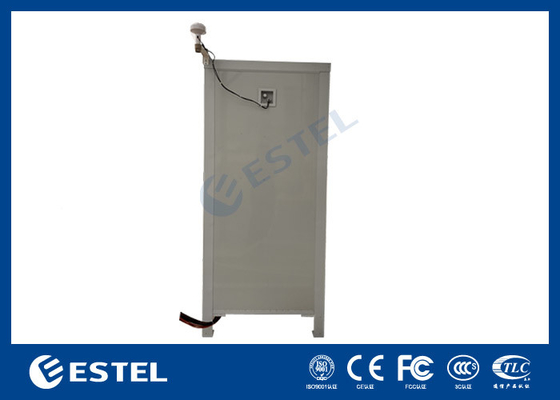

Dolap resimleri:
