4G/WIFI Uzaktan Çevre İzleme Birimi Güvenlik İzleme Sistemi Destek RS485
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ESTEL |
| Sertifika: | ISO |
| Model numarası: | FSU1000 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | Depending on order quantity |
| Ambalaj bilgileri: | karton |
| Teslim süresi: | 15 ila 20 iş günü |
| Ödeme koşulları: | L/C, T/T, Paypal |
| Yetenek temini: | Ayda 2000 takım |
|
Detay Bilgi |
|||
| Çalışma güç kaynağı: | 12VDC girişi | Protokol: | Modbus-TCP, SNMP, Taşıyıcı B bağlantı noktası |
|---|---|---|---|
| Alarm günlüğü ve geçmiş veriler: | Analiz için alarmları kaydedin | Boyut: | 120*104*28 mm |
| İletişim Modu: | RS232 gerçek zamanlı iletişim veya RS485 veri yolu ağı | IP derecesi: | IP20 |
| Vurgulamak: | 4G Uzaktan Çevre İzleme Birimi,WIFI Uzaktan Çevre İzleme Birimi,RS485 Güvenlik İzleme Sistemi |
||
Ürün Açıklaması
4G / WIFI Uzaktan İzleme Ortamı / Güvenlik İzleme Sistemi Destek RS485
4G / WIFI Uzaktan İzleme Ortamı / Güvenlik İzleme Sistemi Tanıtım

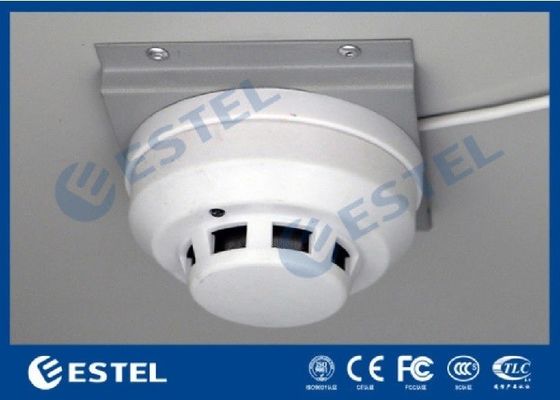

4G / WIFI Uzaktan İzleme Çevri / Güvenlik İzleme Sistemi, yerel sensörlerin durumunu (dumun sensörü, kapı sensörü, su sızıntısı, kızılötesi vb.),akıllı sıcaklık ve nem, klima, güç dağıtımı ve diğer gerçek zamanlı veriler,
Standart 100Mbps Ethernet veri aktarımı desteği.
Yüksek yapılandırma sürümü, güvenli ve güvenilir, geniş uygulama, güçlü istikrar özellikleri ile isteğe bağlı WIFI veya 4G ve diğer veri aktarımı biçimleri olabilir.
4G / WIFI Uzaktan İzleme Çevri / Güvenlik İzleme Sistemi Uygulamalar
Seri ürünleri klima, enerji tasarrufu uygulamaları, veri edinimi, protokol dönüşümü, güç dağıtımı ve diğer endüstrilerde yaygın olarak kullanılır.
- Değiştirme veri alımı: 4 evrensel anahtarlama veri alımı ile donatılmıştır.
- Açma / kapatma kontrolü: bir anahtar genel bir kontrol olarak yapılandırılmıştır ve diğeri tek güç ile yapılandırılmıştır
- Veri iletimi: RS485 arayüzü veya RS232 arayüzü üzerinden yerel aygıt denetleyiciye bağlanmak,
- Çok bitli makineleri destekliyor: modülün tüm seri portları bağımsız olarak birden fazla şekilde rapor edilebilir
- Protokol serili port çeşitliliği: protokol yönlendirmesini destekler ve serili port (ana,
- Özel: küçük boyut ve boyut ihtiyacı, terminal arayüzü, koruma göre özelleştirilebilir
Ürün bilgileri
Modelin gösterimi
| Model | DI*4 | DO*2 | Sızıntı*1 | RS485 | RS232 | Ağ Arayüzü | 4G |
| FSU Mini-A | √ | × | √ | 1 | × | 1 | × |
| FSU Mini-B | √ | √ | √ | 2 | 1 | 1 | × |
| FSU Mini-C | √ | √ | √ | 2 | 1 | 1 | √ |
Arayüz ayrıntı tanımı
| Arayüz | Kimlik | Açıklama |
| Güç kaynağı | V+(DC12V) | Güç kaynağı giriş pozitif, giriş voltaj aralığı 6-18V |
| Güç kaynağı | V- ((DC12V) | Güç girişi negatif elektrot |
| Su sızıntısı tespiti | W+ | Bulma kablolardan birini suya daldırma ipi veya tablet bağlayın |
| Su sızıntısı tespiti | - Hayır. | Diğer kabloyu bağlayın. su batırma levha ve su batırma kablosu birden fazla paralel bağlantıları destekler |
| Kablo arayüzü | 100 Mbps ETH | Ağ kablosu giriş |
| Güç çıkışı | 12V |
Dış sensör güç kaynağı çıkış gücü pozitif. Çıktı kapasitesi adaptör tarafından belirlenir |
| Güç çıkışı | GND |
Dış sensör güç kaynağı çıkış güç kaynağı, Aktif giriş anahtarlama sinyali zemin |

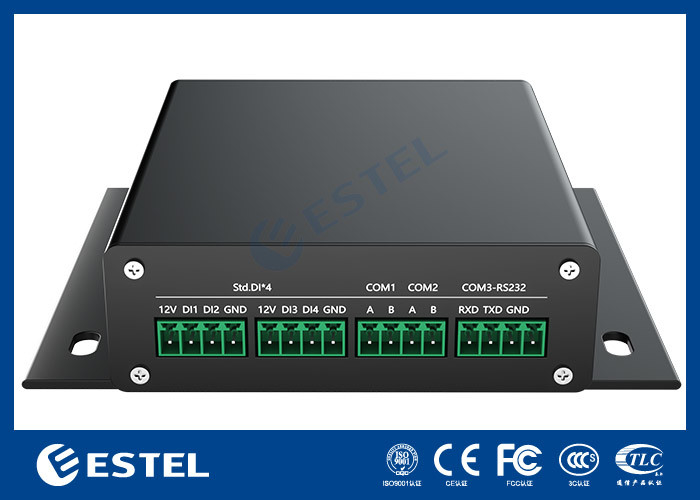

| DI çıkışı | DI1-DI4 |
Aktarma düğmesi, pasif temas 12V ve DI, Aktif bağlantı, DI ve GND'yi birbirine bağlar. |
| DO çıkışı | REL | Relay çıkışını değiştiren ortak uç |
| DO çıkışı | NO1 | Değiştirme rölesinin çıkışı her zaman açık |
| DO çıkışı | 12V1 | Kontrol edilen güç kaynağı pozitif. |
| DO çıkışı | GND | Kontrol edilebilir güç kaynağı negatif |
| Serili Port | COM1-A | Serili port 1RS485 Farklı aynı yönde gönder ve al |
| Serili Port | COM1-B | Seri bağlantı noktası 1RS485 Farklı gönderme ve alım ters terminal |
| Serili Port | COM2-A | Seri bağlantı noktası 2RS485. Farklı olarak aynı yönde gönderir ve alır. |
| Serili Port | COM2-B | Seri bağlantı noktası 2RS485 Farklı gönderme ve alım ters ucu |
| Serili Port | COM3-RXD | Seril port 3RS232 Alıcı uç diğer cihazın gönderme ucuna bağlanır |
| Serili Port | COM3-TXD | Serili port 3RS232 Gönderme ucu diğer cihazın alıcı ucuna bağlanır |
| Serili Port | COM3-GND | Seril port 3RS232 sinyal zemini diğer cihazın RS232 zemini ile bağlanır |

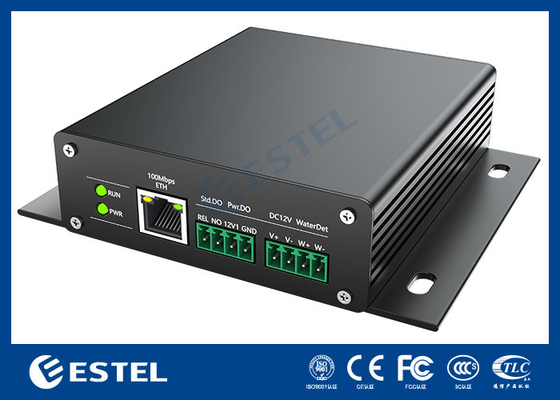

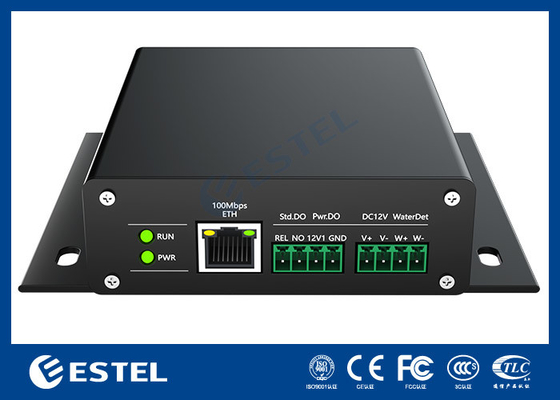

İzleyici ışık
| Arayüz | Kimlik | Açıklama |
| Güçlü LED | PWR | Güç kaynağının durumunu gösterir. |
| Çalışma LED | Yürü | Sistem ve yazılım 1s aralıkla normal çalışmaya başladıktan sonra gösterge yanıp söner. |
| Ağ arayüzü LED | ETH | Sol ve sağ ağ portu göstergeleri bağlantı durumunu ve veri gönderme ve alma durumunu gösterir. |
| Ürün | Parametreler |
| Giriş voltajı | 12V±50% (6-18V), giriş kısa devre koruması ile, aşırı voltaj ana panoya hasar verecektir |
| Toplam Güç Tüketimi | Bekleme durumundaki güç tüketimi 1W'den az, bekleme akımı 0.1A ((12V giriş) den az |
| Güç Tedarik Kapasitesi | Anahtarın tüm dış güç kaynağı 12W, yani 12V1A'yı geçmez. Güç adaptörü tarafından sınırlanabilir. |
| Seri oranı | Maksimum baud hızı 115.200 BPS'den fazladır. |
| Çalışma sıcaklığı | -5 ~ 55°C, (koralama sıcaklığı -40 ~ 70°C) |
| Çalışma nemliği | 10 ~ 95%, (koruma nemliği 10 ~ 90%) |
| Boyut | 120 * 104 * 28mm |
| IP derecesi | IP20 |
Kurulum
