MODBUS RTU/TCP desteği ile Linux OS EMU Akıllı İzleme Birimi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ESTEL |
| Sertifika: | ISO |
| Model numarası: | FSU1000 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | Depending on order quantity |
| Ambalaj bilgileri: | karton |
| Teslim süresi: | 15 ila 20 iş günü |
| Ödeme koşulları: | L/C, T/T, Paypal |
| Yetenek temini: | Ayda 2000 takım |
|
Detay Bilgi |
|||
| Operating system: | Linux | Produt height: | 1 U |
|---|---|---|---|
| Systems support: | SNMP, MODBUS RTU/TCP, and B interfaces | Web remote access: | B/S architecture |
| Güç kaynağı: | VAC220/240; VAC220/240; VDC336/ DC 48V VDC336/DC 48V | Weight: | 2.0 kg |
| Vurgulamak: | TCP EMU Akıllı İzleme Birimi,Linux OS EMU Akıllı İzleme Birimi,MODBUS'lu EMU Akıllı İzleme Birimi |
||
Ürün Açıklaması
Linux İşletim Sistemi Akıllı İzleme Birimi Farklı Limanları Entegre Et EMU
Linux İşletim Sistemi Akıllı İzleme Birimi Farklı Portları Entegre Et EMU Ürün Özet
- Akıllı izleme ve elde etme birimi, 1U yüksekliği, Linux sistemi, yerleşik izleme yazılımı, UPS, klima, dağıtım dolabı, sıcaklık ve nem, su,duman ve diğer kapsamlı güç ortamı ekipmanları;
- B/S mimarisi için yazılım, web uzaktan erişim;
- Sistem, üst katman izleme sistemlerinin veya üçüncü taraf sistemlerinin entegrasyonu için standart SNMP, MODBUS RTU / TCP ve B arayüzleri sağlar.
Donanım özellikleri:

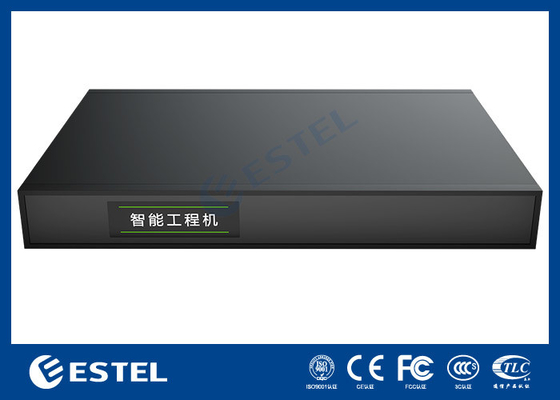

1) Bir 19 inçlik standart kabine montaj boyutu metal gövde ile
2) Dahili endüstriyel işlemci, ARM cortex A35 512M belleği, 16G depolama alanı, 5.000 erişim noktasını ve 50 milyon kayıt depolamasını destekler.

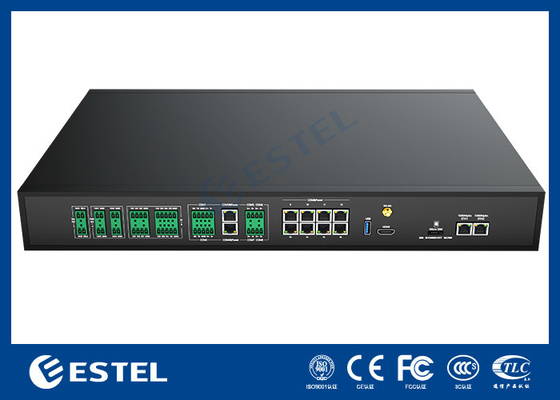

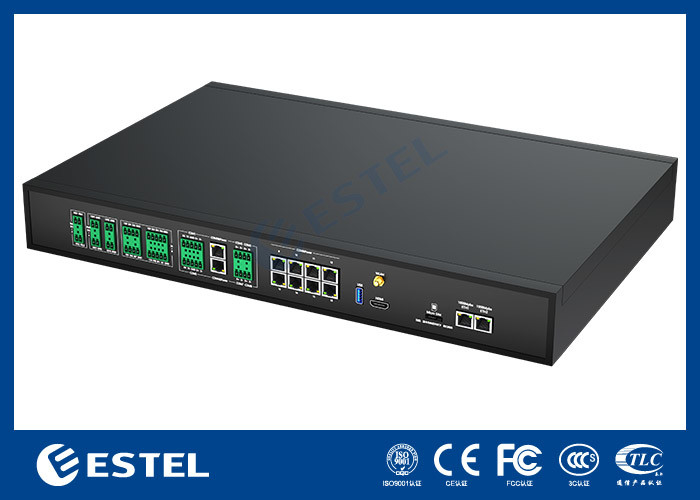

3) Sekiz RS485 portu, dokuz DI portu, dört DO portu, bir USB portu ve bir 100 Mbit / S Ethernet portu entegre edin.
4) Dahili 3G / 4G modem / WiFi uzantısını destekler.
5) Standart makine, sensör güç kaynağı ihtiyaçlarını karşılamak için 5 grup 12V harici çıkış sağlar, tüm makinenin maksimum çıkış gücü 15W'dur.
Yazılım özellikleri:
1) Linux işletim sistemi, açık kaynaklı, güvenli ve güvenilir.
2) FSU izleme yazılımı ile donatılmış, sezgisel arayüz, kolay işleme, yerleşik yazılım, kurulum gerekmez
3) Yazılım nesne cihazlarını gerçek zamanlı olarak izleyebilir, kontrol işlemlerini destekleyebilir ve tarihsel verileri ve alarm kayıtlarını sorgulayabilir.
4) B / S mimarisi, doğrudan Web uzaktan erişim, bir istemci kurmaya gerek yok.
5) Çevrimiçi yapılandırmayı destekle, ek yapılandırma araçlarını kullanmaya gerek yok, sitede hata ayıklaması kolaydır.
Parametreler listesi
Şekil 1-1 Gemideki parametreler
| CPU platformu | ARMCortex-A35 |
| İç depolama kapasitesi ((DDR) | 512M RAM |
| Flash depolama | 16G EMMC |
| İşletim Sistemi | Linux |
Şekil 1-2 Liman Parametresi
|
Güç Girişi (Farklı) |

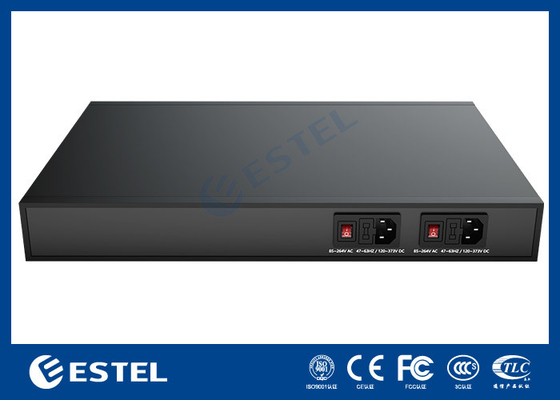

1) Tek güç kaynağı VAC220/240; VDC336 2) DC 48V |
| 4 DO limanı | Standart DO çıkışı normalde NC sinyalinde |
| 9 DI portları | Duman sensörlerine, kapı durum sensörlerine ve kızılötesi sensörlerine bağlanmak için 8 evrensel DI girişi (kuru veya ıslak) sağlar; 1 özel DI girişi (su yastığına erişim) |
|
8 kanallı 485 seri portu
|
RS485 iletişim modunu destekle, baud hızı 1200bps, 2400bps, 4800bps, 9600bps, 19200bps isteğe bağlıdır. Sözcük uzunluğu 5-8 bit; Doğrulama modu Hiç, Tuhaf, Çift, İşaret veya Boşluk olabilir.Dur bit 1 veya 2 bit.. |
| 1 USB portu | 1 Tip A USB portu, 2.0 standardı (tam hız: 12Mbits/s); USB kamera görüntülerine erişim, standart USB flash sürücüleri ve klavye ve fare desteği |
| 1 hata ayıklama portu | USB tip-C |
| LAN1Port | 10/100M,yarım/tam çift katlı Adaptatif, ağ kablosunun otomatik çapraz fonksiyonu ile |
Şekil 1-3 Çevre Parametresi
| Ürün | Parametreler |
| Çalışma alanı | İçeride |
| Çalışma sıcaklığı | 0°C+50°C |
| Nitelikli nem | %20%85%, yoğunlaşmayan |
| Barometrik basınç | 70kPa ̇ 106kPa |
| Depolama sıcaklığı | -40°C+70°C |
| Soğutma | Doğal soğutma |
| Ağırlık | 2.0KG |
| Diğerleri | Toz, iç mekan standartlarına uygun GR-63 korosif gaz, yanıcı gaz, yağ sisleri, su buharı, damlama veya tuz, vb. |
Şekil 1-4 Koruma Standartı Parametresi
| Ürün | Standart |
| Elektrostatik koruma | EN61000-4-2,3 sınıfı, temas/hava boşaltması;6KV/8KV |
| Aşınma direnci | EN61000-4-5,3 derece, 4KV/2KV@8/20us&2Ω |
Şekil 1-5 Yıldırım Koruma Parametresi
| Test limanı | IO limanı | Serial port, Ethernet port | Güç bağlantısı |
| İmpuls akımı 8/20us, pozitif ve negatif 5 kez her biri | Farklı mod 5kA | Farklı mod 5kA | Farklı mod 5kA |
| Genel mod 5kA | Genel mod 5kA | Genel mod 5kA |
Şekil 1-6 Ambalaj parametreleri
| Ürün | Parametreler |
| Paketin boyutu | L440mm*W200mm*H44mm |
| Paket listesi |
Ana makine *1 Montaj vidaları ve asılı kulaklar *1 Kullanıcı kılavuzu *1 Test raporu *1 Güç kablosu *1 Sertifika *1 Plastik torba ve köpük *1 |
