Güç dağıtım ve pil monitör fonksiyonu ile 18kW kapasite düzleyici güç sistemi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ESTEL |
| Sertifika: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| Model numarası: | ET48300-005 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | ahşap kasa |
| Teslim süresi: | 20-30 iş günü |
| Ödeme koşulları: | T/T, Western Union, Paypal |
| Yetenek temini: | Ayda 8.000 set |
|
Detay Bilgi |
|||
| DC Maksimum kapasite: | 18 kw | Kurulum Modu: | Kabine gömülü 19 inçlik rafa monte edilir |
|---|---|---|---|
| Doğrultucu Modülü: | 3000W | AC Giriş Voltajı: | 220VAC tek fazlı |
| Çıkış Voltajı: | -43~-58VDC, nominal değer: -53.5VDC | Koruma seviyesi: | IP20 |
| Vurgulamak: | Batarya monitörü ile düzleyici güç sistemi,Güç dağılımıyla düzleyici güç sistemi,18kW Kapasite Düzeltme Güç Sistemi |
||
Ürün Açıklaması
Güç dağıtım ve pil monitör fonksiyonu ile 18kW kapasite düzeltme güç sistemi
Güç dağıtım ve pil monitör fonksiyonu ile 18kW kapasite düzeltme güç sistemi

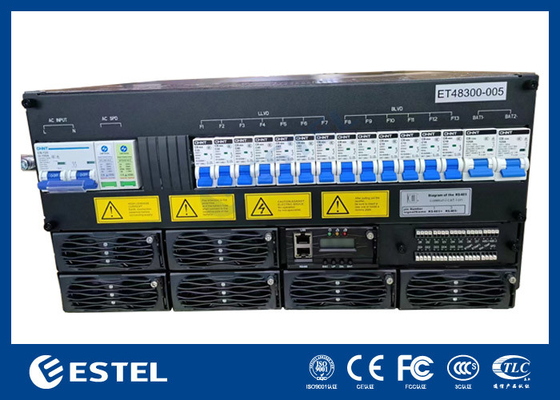

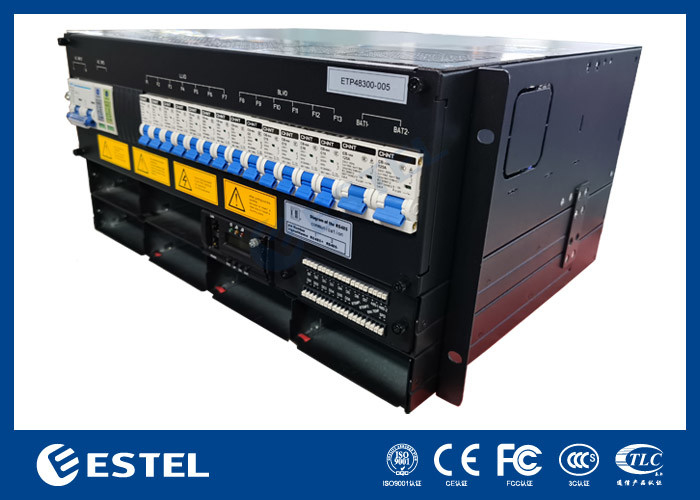

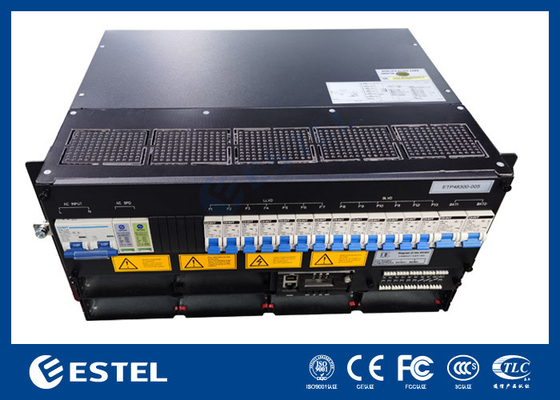

ET48300-005 Fiber ve mikrodalga iletiminde kritik uygulama ihtiyaçlarını karşılamak için alt raf güç kaynağı 5U yükseklikte kompakt tasarım,
Sistemin maksimum gücü 300A, AC / batarya / yük MCB'leri ile.
Kablolar MCB ve otobüs çubuğuyla ön tarafa bağlanıyor.
> Standart 19 inçlik genişlik, geniş kullanım avantajına sahiptir
> 5U yükseklikte kompakt tasarım, alan ve kurulum maliyetleri tasarruf edilebilir
> Ön çalışma ve kablo erişimi, iyi görünümlü ve güvenli bakım
> Kusursuz pil yönetimi, pil ömrünü uzatır ve çeşitli iletişim bağlantıları sağlar,
RS485, internet portu, kuru bağlantılar vb. esnek ağ oluşturmayı ve uzaktan izlemeyi sağlayan
> Düzleyici ve kontrolör sıcak takılabilir, kolay ve hızlı çevrimiçi bakım
> Geniş giriş voltaj aralığı ((85-300Vac) elektrik şebekesi uyarlanabilir
ET48300-005, dağıtım ünitesi, düzleyici modülü, dönüşüm modülü ve izleme modülü içerir.
Yapılandırma aşağıdaki tablo gibi isteğe bağlıdır:
| Yapılandırma | Düzeltme modülü | Not: |
| Standart | GB 4943 | Ayrıntılar için, lütfen modüllerin özelliklerine bakın. |
| Standart | IEC/EN 62368-1 | |
| Standart | EN 55032 Sınıf A,GR1089 Çıkış 4,R3-10, R3-11, R3-12 Kuzey Amerika tarafından sertifikalandırılmış B Sınıfı | |
| Standart | EN300386, CLASSA |
Güç dağıtım ve pil monitör fonksiyonu ile 18kW kapasite düzeltme güç sistemi
Sistem Yapılandırması
İki çalışma yöntemi:
(1) AC giriş: AC çalıştırıldıktan sonra başlatılan düzleyici modülü, çıkışları -48Vdc, aynı zamanda pil şarj ve dönüşüm modülünü güçlendirin, dönüşüm modülü çıkışları 220Vac.
Normal koşullarda, düzleyici modülünün ve dağıtım ünitesinin parametreleri, önceden ayarlanmış parametrelere veya kullanıcı komutlarına göre çalışan izleme modülünün kontrolü altındadır.Eğer AC şebekesi hatalıysa, batarya sisteme güç verecek ve çıkış yapmaya devam edecektir - 48 VDC ve 220 vac, batarya boşaltılırken, batarya voltajı düşmeye başlar, voltaj 43 altında olduğunda.2 V + / - 0.5 V, izleme modülü pil alt voltaj sinyalini gönderir ve yük çıkışını doğrudan kapatır, sonra güç sistemi çalışmayı durdurur.Sistem tekrar normal şekilde çalışacak.. (Yukarıdaki tüm izleme verileri sistem varsayılan değerler ve kullanıcı tarafından sıfırlanabilir)
(2) -48V giriş: AC akımı veya AC bağlantısı yok, dış güç erişimi -48V -48V yük bağlantısı, başlangıç izleme ve dönüşüm modülü, 220Vac çıkış.
Temperatür telafi fonksiyonu varsayılan olarak açıktır ve gerekirse kullanıcı komutu ile etkinleştirilebilir veya kapatılabilir.Güç kaynağının çıkış gücü doğrusal olarak azalır (@65°C)Çıktı gücü 1300W olacaktır.
Özellikler
| Türü | ET48300-005 | |
| Sistem | Boyut | 482.0(W) *350.0(D) *5U(H) |
| Ağırlık | ≤25kg ((doğrulayıcılar olmadan) | |
| Soğutma Modu | Doğal soğutma | |
| Kurulum modu | Kabininin içindeki 19 inçlik bir açıcıya monte edilmiş. | |
| Kablolama Modu | Giriş ve çıkış | |
| Bakım modu | Ön bakım, destek modülü seviyesi değişikliği | |
| Koruma seviyesi | IP20 | |
| AC dağılımı | Girdi Modu | 220VACtek fazlı |
| Giriş kapasitesi | 1×100A/2P | |
| Girdi sıklığı | 45~65Hz,not değeri:50Hz/60Hz | |
| ACSPD | 20kA/40kA,8/20μs | |
| DC Dağıtım | Çıktı voltajı | -43~-58VDC, nominal değer:-53.5VDC |
| Maksimum Kapasite | 18kW | |
| Batarya kırıcılar | 2×125A/1P | |
| Yük kırıcılar | LLVD:32A/1P×2+40A/1P×2+63A/1P×3 | |
| BLVD:6A/1P×2+10A/1P×2+16A/1P×2 | ||
| DCSPD | 10kA/,8/20μs | |
| Düzeltme | Giriş voltajı | 85VAC~300VAC,notlu 220VAC |
| Verimlilik | >96% | |
| İsimlendirilmiş güç | 3000W ((176~300VAC) | |
| Çalışma sıcaklığı | -40°C~+75°C (tam çıkış 50°C'den aşağı) | |
| Boyut | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| Ağırlık | ≤2kg | |
| Soğutma Modu | Zorla soğutma | |
| Güç faktörü | ≥ 0.99 | |
| THD | % ≤ 5 | |
| Kontrolör | Sinyal girişi | 4AI ((3Bataryetemp.,1ambienttemp),7DI ((SPD,6commonDI) |
| Alarm çıkışı | 6kuru temas | |
| İletişim | RS485, SNMP | |
| Görüntüleme Kipi | LCD | |
| Çevre | Çalışan | -40°C~+75°C (tam çıkış 50°C'den aşağı) |
| sıcaklık | ||
| Depolama sıcaklığı | -40°C~+70°C | |
| Çalışma nemliği | 5% ~ 95% ((kondensasyonsuz) | |
| Yükseklik | 0~3000m. Eğer yükseklik 2000-3000m arasındaysa, maksimum operasyon | |
| (Sıcaklık 1° düşüyor. Yükseklik 200m artıyor.) |
||
Uygulama
(1) Entegrasyon erişimi
(2) Dahili dağıtım ve uzatma sistemi
(3) Mobil istasyon ve uzatma kapsama sistemi
(4) WLAN
(5) Uydu iletişim yer istasyonu ve mikrodalga iletişim istasyonu
(6) Zayıf akım dağıtım odası
(7) Diğer AC/DC kesintisiz güç sistemi
Özellikleri
(1) İki çıkış:-48Vdc, 220Vac
(2) İki giriş:-48Vdc, 220Vac
(3) Aktif güç faktörü telafi teknolojisinin benimsenmesi, güç faktörü > 0.99
(4) AC giriş voltajının geniş çalışma aralığı: 90 ~ 280Vac
(5) Geniş çalışma sıcaklık aralığı:-5°C~+55°C
(6) Aktarma teknolojisi,
(7) Kusursuz pil yönetimi, pil ömrünü uzatır: şarj / boşaltma yönetimi, pil sıcaklığı telafi, düşük voltaj koruması.
(8) Sıcak değişim
(9) Giriş aşırı/alt gerilim koruması
(10) Çıkış aşırı voltaj koruması, çıkış aşırı akım koruması, çıkış kısa devre koruması
(11) Dahili / duvara monte edilmiş
(12) RS485, RS232 iletişim arayüzü
