DC48V Rack Mount Düzleştiricisi 90A Yüksek Kapasite 220VAC Telekom Tek Fazlı Düzleştiricisi
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | ESTEL |
Sertifika: | ISO |
Model numarası: | M45D65B |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 set |
---|---|
Fiyat: | Depending on order quantity |
Ambalaj bilgileri: | karton + tahta sandık |
Teslim süresi: | 30 gün |
Ödeme koşulları: | T/T, Western Union, Paypal |
Yetenek temini: | Ayda 3000 takım |
Detay Bilgi |
|||
Adlık Giriş Voltajı: | 48VDC | Kapasite: | 5.2KW |
---|---|---|---|
Çıktı voltajı ve frekansı: | -43~-58VDC, nominal değer: -53.5VDC | Güç faktörü: | ≥0,99 |
Kurulum: | Standart 19" Raf montajı | Boyut: | 482,0(G)*350,0(D)*2U(Y) |
Vurgulamak: | DC48V Rack Mount Düzleştiricisi,Yüksek Kapasiteli Tek Fazlı Telekom Düzleştiricisi,220VAC Telekom Tek Fazlı Düzleyici |
Ürün Açıklaması
DC48V Raf Montajlı Doğrultucu 90A Yüksek Kapasiteli 220VAC Telekom Tek Fazlı Doğrultucu
1. DC48V Raf Montajlı Doğrultucu 90A Yüksek Kapasiteli 220VAC Telekom Tek Fazlı Doğrultucu

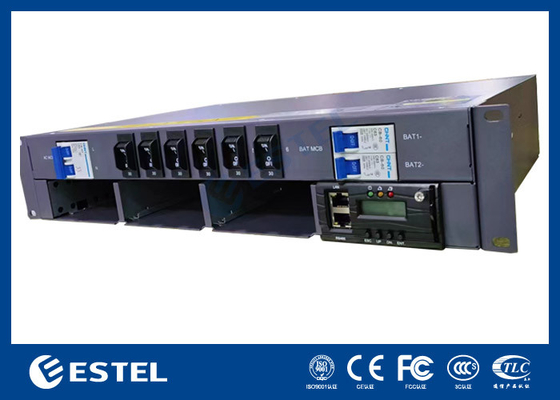

M45D65BFiber ve mikrodalga iletimi, erişim cihazı, anahtar gibi kritik uygulama ihtiyaçlarını karşılamak için 2U yüksekliğinde kompakt tasarıma sahip, hibrit güç sistemi için 19 inçlik bir alt raftır.

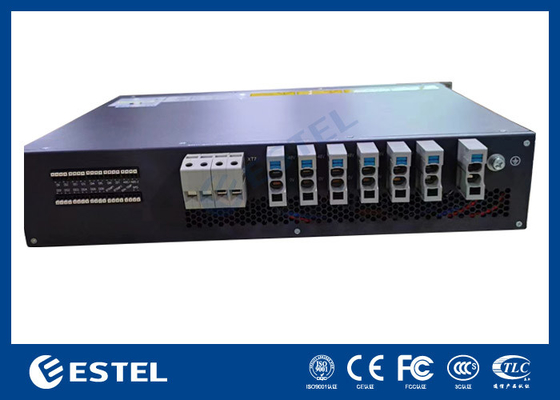

Sistemin maksimum gücü, AC giriş/DC giriş/pil/yük MCB'leri ile 90A'dır.Kablolar önden MCB ve busbar ile erişimlidir.Bu güç sistemi -48V iletişime güç sağlar Teçhizat.
2. DC48V Raf Montajlı Doğrultucu 90A Yüksek Kapasiteli 220VAC Telekom Tek Fazlı Doğrultucu Sistem Parametresi
Sistem | Boyut | 482,0(G)*350,0(D)*2U(Y) |
Ağırlık | ≤15kg (doğrultucular olmadan) | |
Soğutma modu | Doğal soğutma | |
Kurulum modu | 19 inçlik rafa veya kabinin içine monte edilir | |

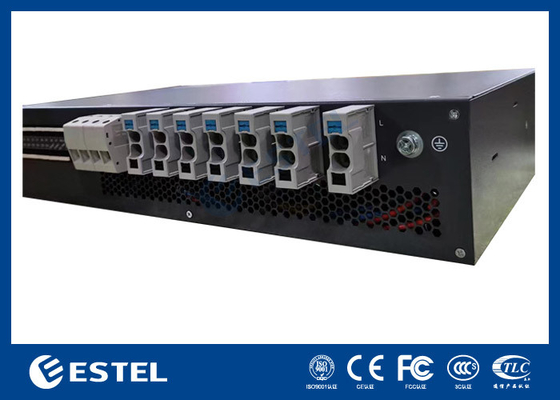

Kablolama modu | Üst giriş ve üst çıkış | |
Bakım Modu | Ön bakım, destek modülü derece değişikliği | |
Koruma seviyesi | IP20 | |
Klima Dağıtımı | Giriş modu | 220VAC tek fazlı |
Giriş kapasitesi | 1×50A/2P;MCB:C63A/2P | |
Giriş frekansı | 45~65Hz, anma değeri: 50Hz/60Hz | |
AC SPD | 20kA/40kA,8/20μs | |
DC Dağıtımı | Çıkış voltajı | -43~-58VDC, anma değeri:-53.5VDC |
Maksimum kapasite | 5.2kW | |
Akü kesiciler | 2×85A/2P;MCB:C63A/1P*2 | |
Yük kesiciler | 6×30A/1P | |
DC SPD | 10kA/,8/20μs | |
Doğrultucu | Giriş gerilimi | 85VAC~300VAC, nominal 220VAC |
Yeterlik | >%96 | |
Anma gücü | 1740W(176~300VAC) | |
Çalışma sıcaklığı | -40°C~+75°C (tamamen çıkış 50°C'nin altında) | |
Boyut | 106,5 mm(G)×286 mm(D)×41,5 mm(1U/Y) | |
Ağırlık | ≤2kg | |
Soğutma modu | Zorla soğutma | |
Güç faktörü | ≥0,99 | |
THD | ≤%5 | |
Denetleyici | Sinyal girişi | 4AI(3 Pil sıcaklığı, 1 ortam sıcaklığı),7DI(SPD,6 ortak DI) |
Alarm çıkışı | 6 kuru kontak | |
İletişim portu | RS485,SNMP | |
Ekran modu | LCD | |
Çevre | Çalışma sıcaklığı | -40°C~+75°C(tamamen çıkış 50°C'nin altında) |
Depolama sıcaklığı | -40°C~+70°C | |
Çalışma Nemi | %5~%95(yoğuşmasız) | |
Rakım | 0~3000m(Yükseklik 2000m ila 3000m aralığındaysa, yükseklik 200m arttıkça maksimum çalışma sıcaklığı 1°C azalır.) |
3. Telekom Redresörü Hızlı Ayrıntılar
- Çok yönlü kullanım için standart 19 inç genişlik
- 2U yükseklikte kompakt tasarım, yerden ve kurulum maliyetlerinden tasarruf sağlar
- Kolay bakım için önden çalıştırma ve kablo erişimi
- Uzun pil ömrü için gelişmiş pil yönetimi
- Esnek ağ oluşturma ve uzaktan izleme için çeşitli iletişim bağlantı noktaları
- Kolay çevrimiçi bakım için çalışır durumda takılabilir redresör ve kontrolör
- Güç şebekelerine uyarlanabilirlik için geniş giriş voltajı aralığı (85-300Vac)
4. Çalışma Prensipleri
(1) AC girişi: AC açıldıktan sonra başlatma doğrultucu modülü, -48Vdc çıkış verir, aynı zamanda pili şarj eder ve dönüşüm modülüne güç verir, dönüşüm modülü 220Vac çıkış yapar.
Normal şartlarda doğrultucu modülün ve dağıtım ünitesinin parametreleri, izleme modülünün kontrolü altındadır ve önceden belirlenmiş parametrelere veya kullanıcı komutlarına göre çalışır.AC şebeke arızası varsa,
akü sisteme güç verecek ve - 48 VDC ve 220 vac çıkış vermeye devam edecek, akünün deşarj olmasıyla birlikte akü voltajı düşmeye başlayacak, voltaj 43,2 V +/- 0,5 V'un altına düştüğünde,
İzleme modülü akü düşük voltaj sinyali gönderir ve yük çıkışını doğrudan kapatır, ardından güç sistemi çalışmayı durduracaktır.Harici AC şebekesi düzeldiğinde,
sistem normal şekilde tekrar çalışacaktır.(Yukarıdaki tüm izleme verileri sistem varsayılan değerleridir ve kullanıcı tarafından sıfırlanabilir)
(2) -48V giriş: AC akımı yok veya AC bağlı değil, harici güce erişim -48V ila -48V yük bağlantı noktası, başlatma izleme ve dönüştürme modülü, 220Vac çıkış.
5. Doğrultucu modülü

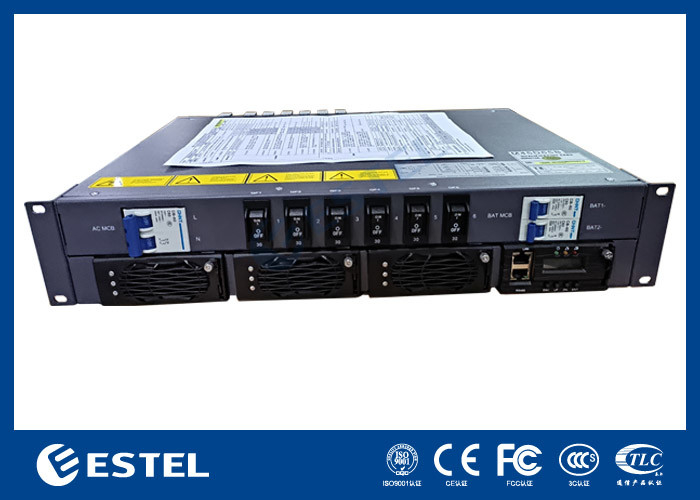

Modül paneli
(1) Güç göstergesi
(2) Alarm göstergesi
(3) Arıza göstergesi
(4) Kilitleme mandalı
(5) Sap
Panel üzerinde redresörün çalışma durumunu yansıtmak için kullanılan üç gösterge bulunmaktadır, ayrıntılar için aşağıdaki Tabloya bakınız.
Tablo Doğrultucu göstergesi açıklaması
Gösterge | Renk | Durum | Anormal durumun nedenleri |
Güç göstergesi | Yeşil | Normalde açık | Modülde ve güç girişi var |
Kapalı | Ana besleme arızası (güç girişi yok veya güç girişinin OVP'si, UVP'si yok). Çıkış yok | ||
Alarm göstergesi | Sarı | Normalde açık | Sıcaklık alarmı (Ortam sıcaklığı>65°C olduğunda OTP) |
Modül hazırda bekletme modunda.(gösterge yanıyor, alarm yok) | |||
Modül akım sınırlayıcıdır | |||
Titreşiyor | İletişim hatası | ||
Arıza gösterge |
Kırmızı | Normalde açık |
OVP, fan gibi modülün iç nedenlerinden kaynaklanan çıkış olmaması arıza, OTP |
Normalde kapalı | Modül düzgün çalışıyor. |
6. Denetleyici-MC2600
MC2600 ön paneli
- LAN bağlantı noktası
- RS485 bağlantı noktası
- Çalıştırma göstergesi
- Küçük alarm göstergesi
- Ana alarm göstergesi
- Halletmek
- Düğmeler
Denetleyici düğmesi açıklaması tablosu
Düğme | Tanım | |
ESC |
Kaydetmeden önceki menüye döner ayarlar. |
ESC ve ENT tuşuna basın. kısa bir süre içinde aynı anda zaman denetleyiciyi yeniden başlatabilir. |
KBB.
|
Ø Bekleme modundan ana menüye girer ekran. Ø Ana menüden bir alt menüye girer. Ø Menü ayarlarını kaydeder. |
|
YUKARI |
Önceki menüye döner veya parametreyi ayarlar değerler. Parametre değerlerini ayarlarken tuşunu basılı tutabilirsiniz. Değerleri hızla ayarlamak için bu düğmeyi kullanın. |
Parametre değeri şu şekilde ayarlandığında: birden çok dize türü için yukarıya basın veya Her değeri değiştirmek için aşağı düğmesine basın. Değeri ayarladıktan sonra tuşuna basın. İmleci hareket ettirmek için onayla düğmesi otomatik olarak geri döner. |
DN. |
Bir sonraki menüye döner veya parametre değerlerini ayarlar. Parametre değerlerini ayarlarken tuşunu basılı tutabilirsiniz. Değerleri hızla ayarlamak için bu düğmeyi kullanın. |
Aşağıdaki tabloda gösterilen kontrol panelindeki göstergeyi açıklar
Tip | Renk | Durum | Talimatlar |
Çalıştırma göstergesi | Yeşil | Titreşiyor | Denetleyici düzgün çalışıyor |
Kapalı | Denetleyici arızalı veya DC girişi yok | ||
Küçük Alarm | Sarı | Normalde açık | Kontrol cihazı küçük bir alarm üretiyor |
Kapalı | Kontrol cihazı herhangi bir küçük alarm oluşturmaz | ||
Büyük alarm | Kırmızı | Normalde açık | Kontrolör büyük bir alarm üretir |
Kapalı | Kontrol cihazı herhangi bir önemli alarm oluşturmuyor |
Denetleyici iki iletişim bağlantı noktası sağlar;
RS485 iletişim portunun tanımı aşağıdaki tabloda gösterilmiştir.
Pim No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Sinyal adı | RS485+ | - | RS485- | - | - | - | - | - |
LAN Ethernet bağlantı noktası arayüz tanımı Tabloda gösterilmektedir
Pim No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Sinyal adı | Teksas+ | Teksas- | RX+ | - | - | RX- | - | - |
7. DI/DO Arayüzü
DI/DO arayüz kartı ön paneli
Dijital giriş, esas olarak operatörün sistemdeki 8 dijital anahtarın giriş normal durumunu yapılandırması için kullanılan parametre ayar menüsünün alt menüsüdür.
Tablo Röle giriş parametre ayarı
Dijital No. | Dijital ad | DI Normal | Tanım |
DI1 | HEX Alarmı | HAYIR | Açıldığında normaldir;ve alarm kapatıldığında ortaya çıkar. |
DI2 | PWC Kapı Alarmı | NC | Açıldığında normaldir;ve alarm kapatıldığında ortaya çıkar. |
DI3 | BT Alarmı | HAYIR | Açıldığında normaldir;ve alarm kapatıldığında ortaya çıkar. |
DI4 | BC Alarmı | HAYIR | Açıldığında normaldir;ve alarm kapatıldığında ortaya çıkar. |
DI5 | Dijital5 Alarmı | HAYIR | Açıldığında normaldir;ve alarm kapatıldığında ortaya çıkar. |
DI6 | Alarmlı Jeneratör | HAYIR | Açıldığında normaldir;ve alarm kapatıldığında ortaya çıkar. |
DI7 | DC SPD Alarmı | NC | Açıldığında normaldir;ve alarm kapatıldığında ortaya çıkar. |
Röle çıkışı, parametre ayar menüsünün alt menüsüdür ve esas olarak operatörün sistemdeki 8 rölenin çıkış normal durumunu yapılandırması için kullanılır.
Tablo Röle çıkışı parametre ayarı
Dijital No. | Dijital Ad | Alarm kodu | Tanım |
DO1 | Röle çıkışı 1 | NC | Normal olduğunda kapalıdır, ilgili alarm oluştuğunda açılır. |
DO2 | Röle çıkışı 2 | NC | Normal olduğunda kapalıdır, ilgili alarm oluştuğunda açılır. |
DO3 | Röle çıkışı 3 | NC | Normal olduğunda kapalıdır, ilgili alarm oluştuğunda açılır. |
DO4 | Röle çıkışı 4 | NC | Normal olduğunda kapalıdır, ilgili alarm oluştuğunda açılır. |
DO5 | Röle çıkışı 5 | NC | Normal olduğunda kapalıdır, ilgili alarm oluştuğunda açılır. |
DO6 | Röle çıkışı 6 | NC | Normal olduğunda kapalıdır, ilgili alarm oluştuğunda açılır. |
DO7 | Röle çıkışı 7 | NC | Normal olduğunda kapalıdır, ilgili alarm oluştuğunda açılır. |
Ayrıca üründe 6 bağlantı noktası daha bulunmaktadır.
Tablo Diğer giriş parametresi ayarları
Parametre adı | Ayar açıklaması |
BTEMP 1 | Pil sensörü1 bağlantı noktası |
BTEMP 2 | Pil sensörü2 bağlantı noktası |
ENV_TEMP | Çevreleme sensörü bağlantı noktası |
12V +/- | 12V güç kaynağı sağlanır |
RS485 | RS485 portu, ayrılmış arayüz, protokol tanımı yok |
YAĞ+/- | Yağ seviye sensörünü bağlayın |
Kablolama yöntemleri:
Ø Kablo izolasyonunu tel sıyırma pensesi ile çıkarın.Kablo çekirdeğinin açıkta kalan uzunluğu 10 mm'den az olmayacaktır.
Ø Tornavida ile terminalin üstündeki butona basın, kabloyu takın, tornavidayı bırakın ve kablo bağlantısını tamamlayın.
Ø Kablonun düşmemesini sağlamak için kabloları tutamakla yavaşça çekin.
8. Subrack'ın Kurulumu
Alt rafı aşağıdaki Şekilde gösterildiği gibi 19 inç rafa takın.
Ø Adım 1, Fişi paketten çıkarın.
Ø Adım 2, Fişi 19 inçlik rafa itin
Ø Adım 3, Sabit vidayı takın (fiş çerçevesi kulağının montaj deliği, çerçevenin yüzer somununun konumuna uymuyorsa, gerçek kuruluma göre ayarlanması gerekir).
Doğrultucu modülünü yükleyin
Ø Adım 1, Modülü paketten çıkarın.
Ø Adım 2, Ön paneldeki modül tutamacını tutun ve modülü yuvaya yerleştirin.
Ø Adım 3, Modül modülünü yavaşça modülün ön paneline doğru itin ve güç kaynağıyla yıkayın
dağıtım paneli.
Ø Adım 4, Modülün çıkmaması için modül panelindeki sabitleme vidasını sıkın.
9. Paketleme ve Nakliye
Paket, ihracata uygun ücretsiz fümigasyon tahtasını kullanır.Bu paket, güvenli taşımayı sağlamak için nem önleyici, darbe önleyici ve güçlüdür.
