Düzeltme güç sistemi ve akıllı havalandırma sistemi ile entegre dış mekan ekipman dolapları
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | ESTEL |
| Sertifika: | ISO9001 |
| Model numarası: | ET9090210-40U |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | ahşap kasa |
| Teslim süresi: | 3-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 5000 ADET/AY |
|
Detay Bilgi |
|||
| Bir bölme:: | 19 inç, 40U | Kabin Malzemesi: | yalıtımlı galvanizli çelik |
|---|---|---|---|
| Dış boyut: | G×D×Y 900x900×2100mm | Renk: | Gri RAL7032 |
| Kapı: | Bir ön kapı | Kaplama: | korozyon önleyici dış mekan toz kaplama |
| Vurgulamak: | Akıllı Havalandırma Sistemi açık hava telekom kabin,Entegre düzleyici dış mekan ekipman dolapları,Dış ekipman dolapları |
||
Ürün Açıklaması
Düzeltme güç sistemi ve akıllı havalandırma sistemi ile entegre dış mekan ekipman dolapları
1Düzeltme güç sistemi ve akıllı havalandırma sistemi özellikleriyle entegre dış mekan ekipman dolapları:
● Ağır işlevli dış mekan inşaatları
● 40 raf birimi (RU), standart 19 ′′ ray
● Ön erişim (arka erişim isteğe bağlı)
● Hırsızlığa karşı üç nokta kilitleme sistemi, desteklenmiş kilit
● Dışarıda toz kaplama, korozyona karşı
● Standart Renk: açık gri, RAL7035.
● Kablo girişi dolabın altında
● Yerleştirme çubuğu
● Kapı kapağını ekleyin
● İsteğe bağlı soğutma çözümleri: havalandırma, klima, ısı değiştiricisi
2Entegre Dış Kapalı Teknoloji Parametresi:
| Kategoriler | ET48300-Y45D613A | |
| Sistem | Boyut ((mm) | 482.0(W) *350.0(D) *13U(H) |
| Ağırlık | ≤20kg ((düzleyici modülü olmadan) | |
| Soğutma modu | Doğal soğutma | |
| Kurulum modu | 19 inç rakta veya dolaba yerleştirilir | |
| IP derecesi | IP20 | |
| AC dağılımı | Giriş Voltajı | 353-406Vac |
| Adlık giriş voltajı | 380Vac | |
| Girdi kapasitesi | 63A/3P | |
| AC SPD | 20kA/40kA, 8/20μs | |
| Fotovoltaik Dağıtım | Giriş Voltajı | 120-425Vac |
| Adlık giriş voltajı | 340Vac | |
| Girdi kapasitesi | 25A/2P*8 MCB | |
| AC SPD | 20kA/40kA, 8/20μs | |
|
DC Dağıtım
|
Çıktı voltajı | -42-58VDC, nominal değer: -53.5VDC |
| En yüksek kapasite | 24kW | |
| Pil bağlantısı | 125A/1Px4 | |
| Yük kırıcıları |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3; BLVD:6A/1P*3+10A/1P*4+16A/1P*4; |
|
| DC SPD | 10kA/, 8/20μs | |
| Düzeltme | Verimlilik | ≥96% @ 340Vdc/ 53.5VDC nominal yük |
| İsimlendirilmiş güç | 3000W ((200 ∼425Vdc) | |
| Çalışma sıcaklığı | -40°C~+75°C (tam çıkış 55°C'den aşağı) | |
| Boyut | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| Soğutma modu | Fanla zorla soğutma | |
| Kontrolör | Sinyal girişi | 4 AI ((3 pil sıcaklığı, 1 ortam sıcaklığı), 6 DI ((SPD, 6 ortak DI) |
| Alarm çıkışı | 4 kuru temas | |
| İletişim limanı | LAN/RS232/RS485 arayüzü,LAN-SNMP,TCP/IP | |
| Görüntüleme modu | LCD | |
|
Çevre
|
Çalışma sıcaklığı | -40°C~+65°C |
| Depolama sıcaklığı | -40°C~+70°C | |
| Çalışma nemliği | 0%~95% ((kondensasyonsuz) | |
| Yükseklik | 0 ~ 3000m ((Eğer yükseklik 2000m ile 3000m aralığında ise, maksimum çalışma sıcaklığı, 200m yüksekliğin artmasıyla 1°C azalır.) |
|
3Soğutma sistemi
4Düzleştirme sisteminin denetleyicisi:
MC2600, MEGMEET tarafından geliştirilen yeni nesil DC güç denetleyicisidir.Megmeet'in düzleyici modülleri ile birlikte bu izleme modülüyle güç izleme sistemi oluşturulur., güneş modülleri ve dağıtım takma çerçeve (veya dağıtım dolabı), insan-makine arayüzlerinde etkileşimli işlemleri gerçekleştirmek, sistem çalışma durumunun izlenmesi,Akü yönetimiMC2600 denetleyici, CAN, RS485, Ethernet ve kuru kontaklar gibi birkaç iletişim arayüzü sunar.RS485 ve Ethernet portları esnek uzatma fonksiyonu ve parametreler ayarlamasını sağlar, firmware ve günlükler indirme / yükleme, uzaktan izleme sistemi erişim, ve uzak izleme gerçekleştirebilir.MC2600, düzleyici modülleri ve güneş modülleri için ayrı sistem veya hibrit güç sistemi olarak kullanılabilir..
5Sistem Kompozisyonu:
MC2600 denetleyicisi düzleyici modülleri, güneş modülleri, dizel jeneratörleri, dağıtım fişleme çerçevesine (veya
Şekil 1-1 sistem izleme çözümünü göstermektedir.
6IVS ((Akıllı Havalandırma Sistemi) Çalışma prensibi:
Sistem, telekom odası için hava dolaşımını, hava filtrasyonunu ve soğutma kontrolünü sağlayan akıllı bir havalandırma sistemidir.Doğal soğutma için soğuk havayı dışarıdan telekom odasına çekip sıcak havayı dışarıya çıkarır.Sistem bağımsız olarak veya klima soğutma cihazı ile entegre olarak kullanılabilir.
Teknik parametreler
Güç kaynağı: DC48V;
Akım: 1A;
Hava hacmi: 560CFM;
Gürültü: ≤55dB;
Uygulama: Çeşitli dolap türlerine uygulanabilir.
7. Çalışma Şeması:
| Başlar Normal | Klima arızası | Başarısızlık | ||||||
| Fan On | Klima açık. | Fan On | Fan On | LVLD'den sonra | ||||
| Dolabın içindeki sıcaklık | < 35oC | 35oC - 40oC | >40oC | < 35oC | ≥35oC | < 35oC | ≥35oC | |
| Klima | Kapatın. | Kapatın. | Aktarma Otomatik Başlatma | Kapatın. | Kapatın. | Kapatın. | Kapatın. | Kapatın. |
|
Zeki. Havalandırma sistemi |
Tek fanı çalıştır ve çalışmaya başla | Çoklu fanlar çalışmaya başlıyor. | Kapatın. | Tek fanı çalıştır ve çalışmaya başla | Çoklu fanlar çalışmaya başlıyor. | Tek fanı çalıştır ve çalışmaya başla | Çoklu fanlar çalışmaya başlıyor. | Kapatın. |

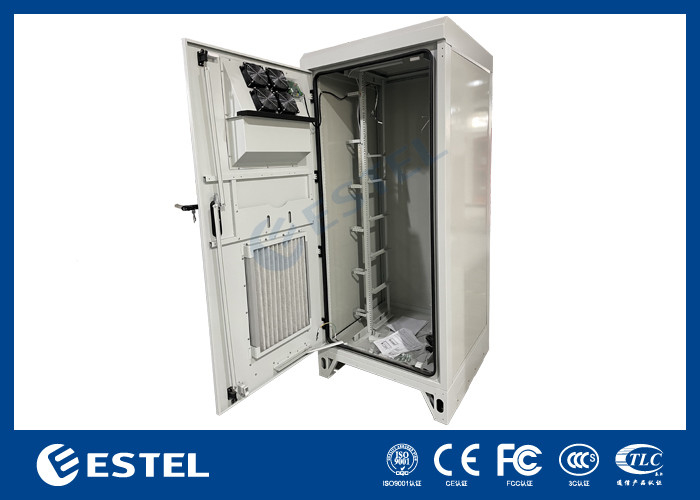

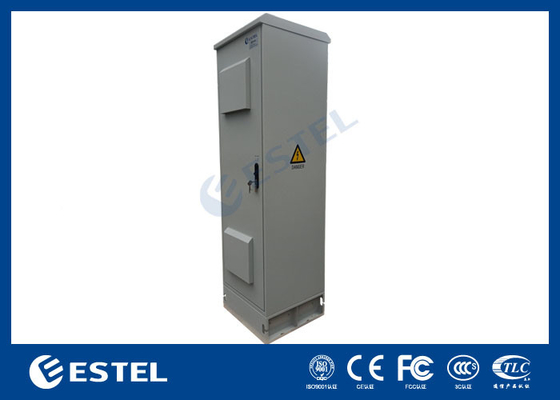

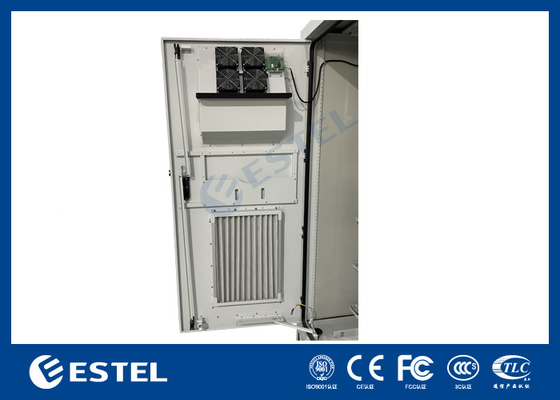

8Kabine Resimleri:
